1. Conceitos Fundamentais e Definições
O sistema de esgotamento sanitário é o conjunto de obras e instalações destinadas à coleta, transporte, tratamento e disposição final dos esgotos.

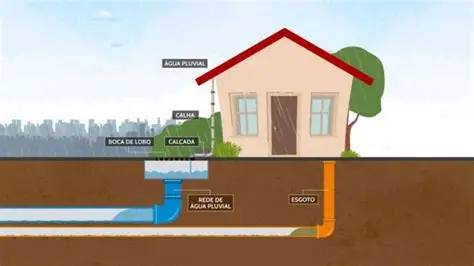

Sistema Adotado no Brasil: O padrão é o Sistema Separador Absoluto, onde o esgoto sanitário e as águas pluviais são coletados em tubulações totalmente distintas.
Composição do Esgoto:
ESGOTO DOMÉSTICO | Despejo líquido resultante do uso da água para higiene e necessidades fisiológicas humanas. |
ESGOTO INDUSTRIAL | Despejo líquido resultante dos processos industriais, respeitados os padrões de lançamento estabelecidos |
ÁGUA DE INFILTRAÇÃO | Toda água, proveniente do subsolo, indesejável ao sistema separador e que penetra nas canalizações. |
CONTRIBUIÇÃO PLUVIAL PARASITÁRIA | Parcela de deflúvio superficial inevitavelmente absorvida pela rede coletora de esgoto sanitário. |
2. Engenharia da Coleta (Foco NBR 9649)
2.1. Classificação das Tubulações
É crucial diferenciar a função de cada tubulação para acertar questões de nomenclatura.

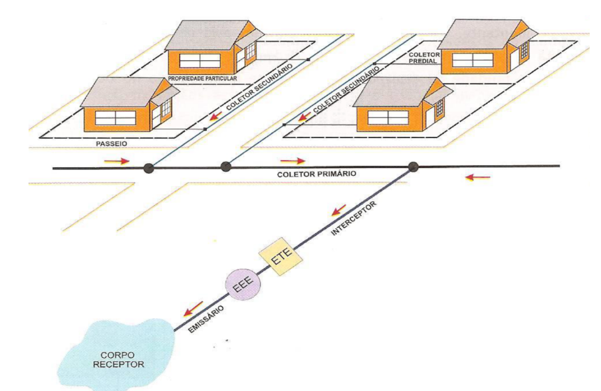

| Componente | Definição e Função |
| Ligação Predial | Trecho entre o imóvel e a rede pública.
|
| Coletor de Esgoto | Recebe os esgotos das ligações prediais (a “rede” da rua).
|
| Coletor Tronco | Tubulação de maior porte que recebe apenas outros coletores (não recebe ligação predial direta).
|
| Interceptor | Recebe coletores ao longo do comprimento; não recebe ligações prediais. Geralmente localizado em fundos de vale ou margens de cursos d’água para condução até a ETE.
|
| Emissário | Recebe esgoto exclusivamente na extremidade de montante. Transporta o esgoto final até o tratamento ou lançamento.
|
Os materiais mais utilizados em sistemas de coleta e transporte de esgoto têm sido o tubo cerâmico, concreto, plástico, ferro fundido e o aço. Para linhas de recalque, normalmente são utilizados os tubos de ferro fundido ou tubos de aço.
2.2. Parâmetros de Dimensionamento (O que cai na prova)
Os critérios limites estabelecidos pela norma visam garantir o transporte dos sólidos (autolimpeza) e a ventilação da rede.
Diâmetro Mínimo (DN): 100 mm.
Vazão Mínima: 1,5L/s.
Tensão Trativa Média (σt): 1,0 Pa (garante autolimpeza).
Lâmina d’água máxima (Y/D): 75% do diâmetro (para vazão final Qf).
Exceção: Se a velocidade final (Vf) for maior que a velocidade crítica (Vc), a lâmina máxima deve ser 50%.
Velocidade Máxima: 5m/s (para evitar abrasão excessiva).

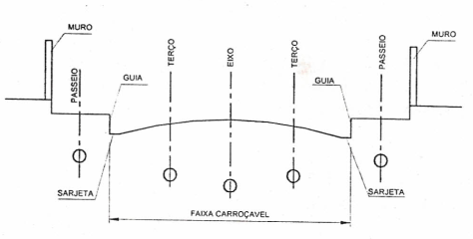

Recobrimento Mínimo (NBR 9649/86):
Via com tráfego: 0,90 m.
Passeio (calçada): 0,65 m.
2.3. Órgãos Acessórios e Disposição

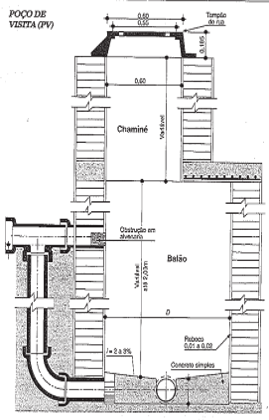

Poços de Visita (PV): obrigatórios em:
- reunião de mais de dois trechos;
- necessidade de tubo de queda;
- sifões invertidos e passagens forçadas;
- profundidade > 3,0m.
- Dimensões mínimas: a) tampão: diâmetro mínimo de 60cm; b) câmara: dimensão mínima em planta de 80cm
Terminais de Limpeza (TL): usados no início de coletores.
Tubos de Inspeção (TIL): em pontos com até dois trechos ou degrau < 0,50m.
Caixas de Passagem (CP): mudanças de direção ou material.
Observação: tubo de queda quando degrau >= 50 cm.

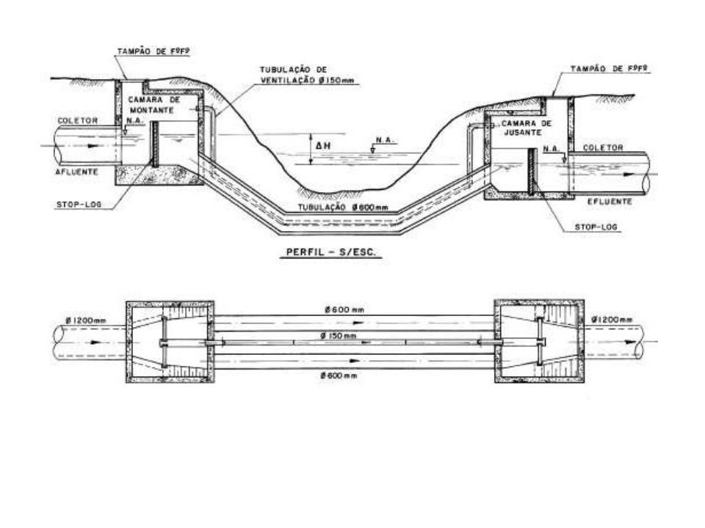

Sifão invertido é um trecho rebaixado com escoamento sob pressão, cuja finalidade é transpor obstáculos, depressões do terreno ou cursos d’água.
3. Regime de Escoamento
Resumo do comportamento hidráulico das tubulações no saneamento.
| Tipo de Conduto | Ocorrência no Sistema |
| Conduto Livre (Gravidade) | Coletores, Interceptores e Emissários (maioria).
|
| Conduto Forçado (Pressão) | Linhas de Recalque (bombeamento) e Sifões Invertidos.
|
| Misto | Emissários podem operar tanto livres quanto forçados dependendo do trecho.
|
Nota sobre Estações Elevatórias: A velocidade de sucção deve estar entre 0,6 e 1,5 m/s, e a de recalque entre 0,6 e 3,0 m/s.
4. Engenharia do Tratamento (Foco NBR 12209)
4.1. Níveis de Tratamento
Preliminar: Processos físicos para remoção de sólidos grosseiros e areia.
Primário: Remoção de sólidos sedimentáveis (físico). Remove 25-35% da DBO.
Secundário: Processos biológicos para remoção de matéria orgânica dissolvida. Remove 60-98% da DBO.
Terciário: Remoção de poluentes específicos (nutrientes como N e P, metais, etc.).
4.2. Principais Tecnologias e Comparativo
| TECNOLOGIA | TIPO / PRINCÍPIO | VANTAGENS | DESVANTAGENS |
|---|---|---|---|
| Lodo Ativado (Convencional) | Aeróbio com lodo em suspensão, aeração contínua e recirculação de biomassa. | Alta remoção de DBO e nutrientes; flexível | Alto custo de energia e controle operacional complexo |
| Lodo Ativado (Aeração Prolongada) | Variante que exige maior tempo de retenção | Menor geração de lodo; sai estável | Tanques maiores; consumo energético elevado |
| Reator UASB | Anaeróbio de fluxo ascendente e geração de biogás | Baixo custo operacional; sem aeração; gera energia | Baixa remoção de N, P e patógenos; exige pós-tratamento |
| Filtro Biológico | Aeróbio com biofilme aderido sobre meio suporte | Simples; consumo de energia reduzido | Obstrução; menor controle operacional |
| MBBR (Reator de leito móvel) | Incorporação de meio suporte dentro do reator biológico de lodo ativado | Alta eficiência; a recirculação do lodo pode ser suprimida em algumas variantes | Custo dos suportes; exige agitação/aeração constante |
| Lagoa Anaeróbia | Digestão anaeróbia no fundo da lagoa | Baixo custo; simples operação | Odor; menor remoção de patógenos e nutrientes |
| Lagoa Facultativa | Camada superior aeróbia, fundo anaeróbio, zona intermediária facultativa | Equilíbrio entre remoção e simplicidade | Área extensa; menos eficiente em clima frio |
| Lagoa de Maturação | Aeróbia, foco em remoção de patógenos por UV natural e predadores | Alta desinfecção natural; fácil manutenção | Grande área; sensível a variações climáticas |
| Lagoa Aerada Facultativa | Similar à lagoa facultativa, porém com uso de aeradores mecânicos | Boa remoção de DBO com menor área que facultativa | Consumo de energia; manutenção de aeradores |
